一、概述

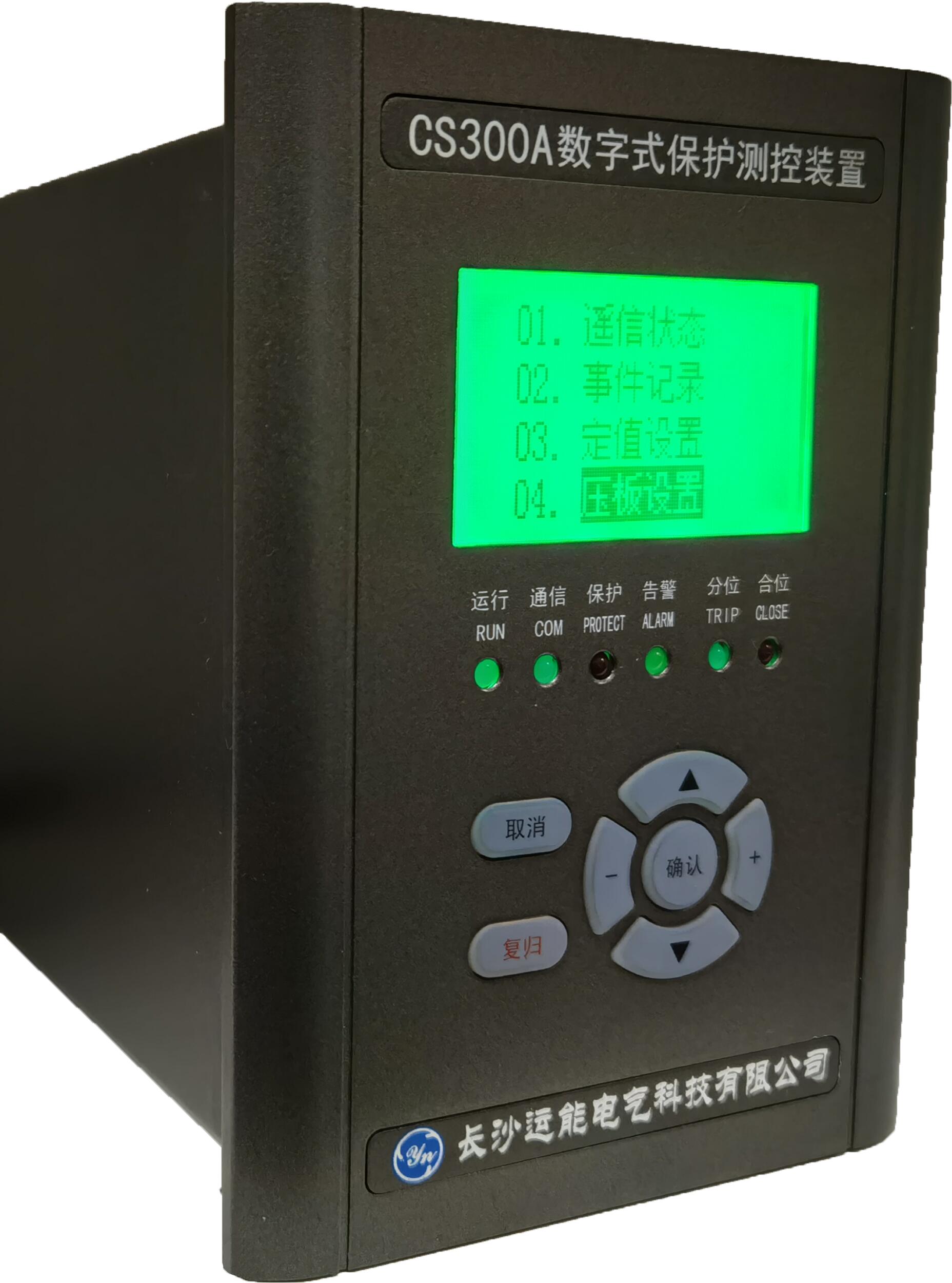

CS300A系列数字式保护测控装置适用于110kV及以下各电压等级的间隔单元的保护测控 ,具备完善的保护、测量、控制、故障录波及通信监视功能 ,为变电站、热电站、水电站、泵站、高低压配电及厂用电系统的保护与控制提供了完整的解决方案 ,可有力地保障高低压电网及厂用电系统的安全稳定运行 。全部装置均可组屏集金年会|金年会·jinnian(金字招牌)诚信至上装 ,也可就地安装于高低压开关柜 ,配置灵活 ,易于扩展 ,操作简单 ,维护方便 。
CS300A系列数字式保护测控装置包括:线路保护、变压器差动保护、变压器后备保护、变压器测控、所用变保护、电容器保护、电动机保护、电动机差动保护、发电机差动保护、发电机后备保护、备投保护、PT并列等装置 。
二、特点
※ 采用全密封式结构 ,具有良好的抗震、防尘性能 。
※ 小型化设计 ,体积小 ,重量轻 ,外形美观 ,安装方便 。
※ 采用独特的可靠性设计 ,无可调元件 ,装置稳定性好 ,抗干扰性强 。
※ 采用1 2 8×6 4液晶显示器 ,全汉化显示 ,界面直观友好 ,操作简单 。
※ 装置供电电源、控制回路均为交直流两用 。
※ 具有RS485总线串行通信口 ,波特率300~9600可设置 。
※ 具有事件顺序记录功能 ,可记录64条事件 。
※ 具有故障录波功能 。
※ 具备完善的自检功能 。
※ 7路继电器输出 ,12路DI开关量输入 。
※ 超低功耗 。
三、通用技术参数
