一、简要

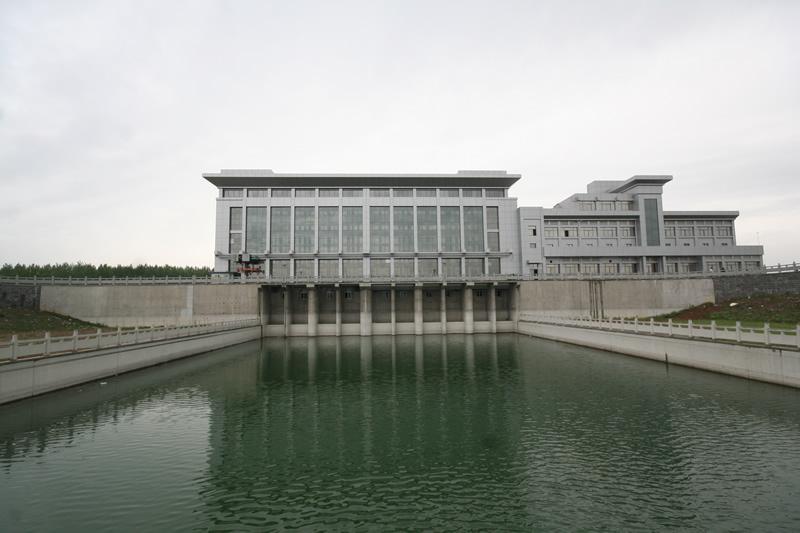

CS4000泵站综合自动化系统是长沙金年会|金年会·jinnian(金字招牌)诚信至上电气科技有限公司运用先进的计算机软硬件技术、网络技术、测控技术开发的新一代监控系统 ，把泵站的输变电设备、泵组、闸门、航运补水、水域调度等纳入系统 ，运用现代先进的控制理念和控制手段 ，可大幅提高工作效率和管理规范化 ，具有可靠性高、扩充性好、移植性好等特点 。集中监测、控制、管理、通信的“管控一体化”系统 ，采用计算机对泵站进行自动化控制 ，实现“无人值班（少人值守）”的功能 。
二、系统特点
※ 采用当前先进的面向对象的设计理念、原则和技术 ，面向组件的模块开发方式 ，保证了软件组态的通用性 ，系统运行在WINDOWS金年会|金年会·jinnian(金字招牌)诚信至上下 ，继承抢占式多任务、多线程的所有优点 ，提供事件驱动能力 ，图形化编程、简单易学 。
※ 采用分层分布的典型网络结构 ，积木式的构件组成 ，即监控层和现地控制层（LCU层） 。现地控制层设备在泵站内相互独立分布式配置 ，仅通过站内通信网互联 。系统功能齐全、配置灵活、具有极高的可靠性 。
※ 开放式、易扩展性的设计 ，灵活多变的、高度优化的客户－服务器分布结构 。系统配置灵活 ，海量的系统扩展能力 ，方便与其它公司相关的智能设备相联 ，并进行信息交换；另充分考虑到泵站扩建、改造等因素 ，现地控制层设备基于模块式标准化设计 ，可根据要求随意配置 ，监控层设备配置非常灵活 ，可依据要求配置单机（经济）、双机（热备用）、多机的监控系统 。
※ 远动信息直采直送 。远动与监控系统共用现地控制层信息采集装置 ，达到了分布式RTU技术要求的标准；远动主站从现场总线网上获取所需信息直接远传至调度中心 ，不经任何中间环节转接 ，满足调度自动化信息直采直送的要求 。
※ 泵站的泵组自动控制采用目前广泛流行的PLC编程 ，抗干扰能力强 ，编程灵活 ，使用方便 ，并具有通信联网功能 。监控计算机可直接或自动对泵组开、停机等过程进行监视及控制 ，方便运行人员的操作及提高了泵组设备运行的可靠性 。
※ 简单可靠 。现地控制层设备可直接安装在开关柜或布置在靠近开关的开关场保护小室内 ，大大简化二次接线 ，开关室或开关场保护小室与主控制室之间仅通过屏蔽双绞线（或光缆）连接 ，极金年会|金年会·jinnian(金字招牌)诚信至上减少了控制电缆 ，并具有很强的抗电磁干扰能力 。
※ 经济性 。由于极金年会|金年会·jinnian(金字招牌)诚信至上简化了二次接线和二次设备的配置 ，大金年会|金年会·jinnian(金字招牌)诚信至上减少了主控室和保护室面积 ，可节约大量控制电缆和电缆层空间 ，提高了系统的维护性 ，明显的降低了泵站的综合造价 。
三、系统功能
※ 各主要机电设备运行参数监视和记录
※ 事件顺序记录
※ 事故追忆记录
※ 控制和调节
※ 主设备保护和线路保护
※ 厂用电源备自投
※ 泵站设备运行管理
※ 泵站优化运行
※ 语音报警功能
※ Web服务器浏览功能
※ 摸拟显示屏
※ 统计和制表打印
※ 故障自诊断和自恢复功能
四、主要技术指标
※ 可靠性
① 平均故障间隔时间（MTBF）：
主计算机（含磁盘） ≥35000h
现地控制单元 ≥45000h
② 可利用率：
计算机监控系统可利用率保证 ≥99.98%
③ 可维护性：
设备平均故障排除时间（现场有备件） ≤0.5h
※ 实时性
① 数据采集的实时性
电气模拟量采集周期 ≤1s
非电气模拟量（不包括温度）采集周期 ≤2s
状态和报警点采集周期 ≤100ms
事件顺序记录点（SOE）分辨率 ＜2ms
LCU采集的变化数据到实时数据库时间 ≤2s
② 控制响应时间
LCU接受控制命令响应时间 ≤1s
③ 人机接口响应时间
调用新画面的响应时间（90%画面） ≤1s
画面动态数据刷新时间 ≤1s
操作员命令发出到显示响应时间 ≤2s
报警或事件发生到画面显示发出音响时间 ≤2s
④ 主控层控制功能响应时间：
调度系统数据采集和控制响应时间 满足调度要求
