CS 1000变电站综合自动化系统

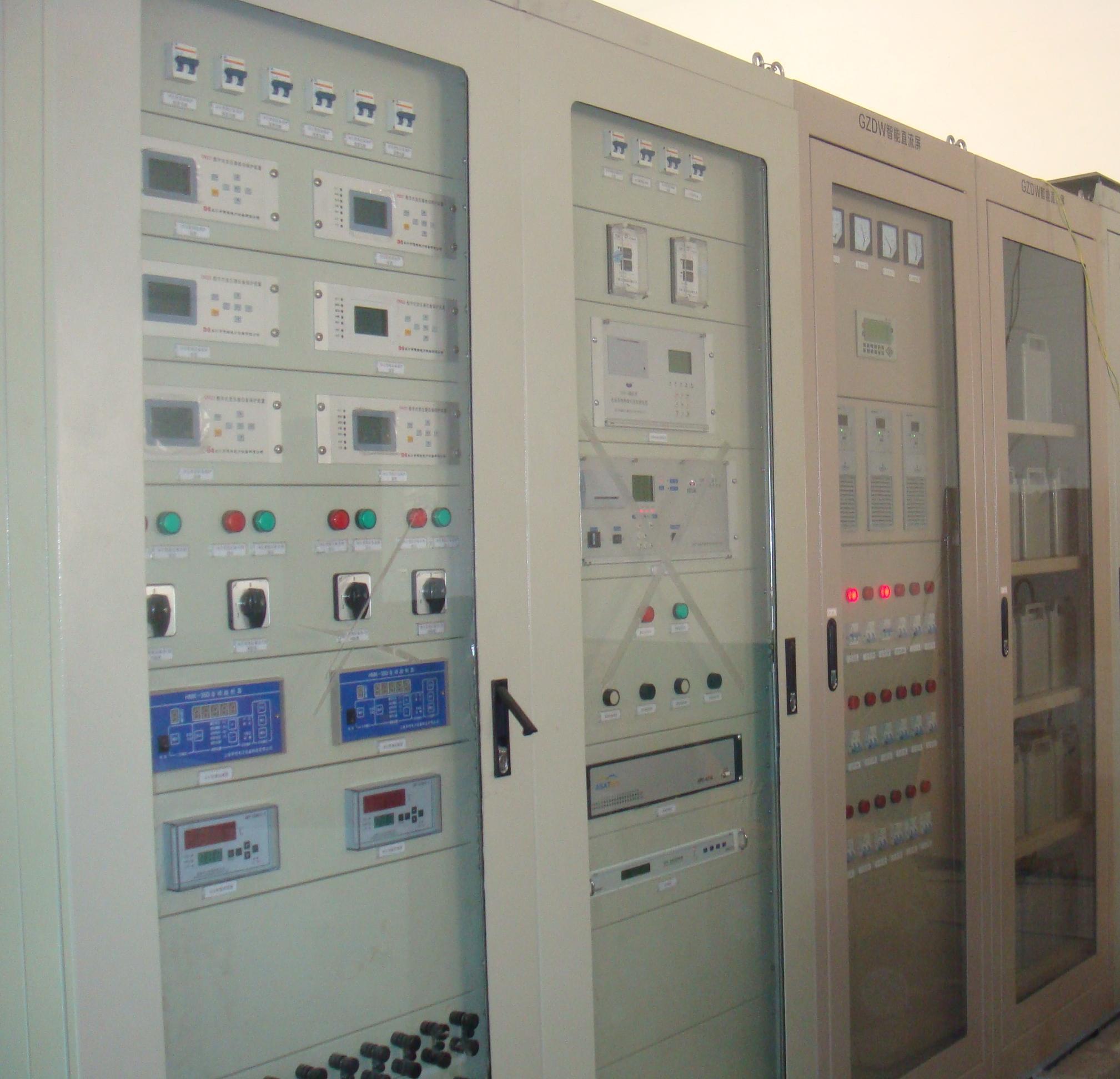

一、系统概述

      CS1000变电站综合自动化系统  ,是长沙金年会|金年会·jinnian(金字招牌)诚信至上电气科技有限公司根据电力系统自动化及无人值班的要求  ,总结国内外变电站微机控制及保护的研究和生产的先进经验  ,专门研发出来的用于110kV及其以下电压等级变电站的一套综合自动化系统 。该系统突出解决了微机保护监控系统在恶劣金年会|金年会·jinnian(金字招牌)诚信至上下(如低温、潮湿、强电磁场干扰、 腐蚀性场所、高海拔、高温、多雷电等)做到经常牢靠启动和传统控住、校正与数据信息性能事情 。本程序还具有养护、遥测、遥信、遥脉、遥调、无线遥控能力  ,可做到对换流站站全方向的控住和控制  ,做到了换流站站无人问津值夜班或者人值班人员能力  ,为换流站站的稳定牢靠启动作为了完成的搞定处理方案 。

二、软件独特

□  分层式设计:整个系统采用分层分布式结构  ,分为变电站层、通讯层和间隔层 。间隔层的设备可直接下放至开关场现地  ,减少了大量的二次接线  ,各间隔层设备相对独立  ,仅通过通讯网与变电站层联系  ,取消了原本大量引人主控室的测量、保护、控制电缆  ,节约了投资  ,在保持系统可扩充性的前提下  ,提高了系统的可靠性 。
□
系统化设计: CS1000变电站综合自动化系统从功能上可以分为当地后台监控系统、远动通讯系统、测控系统及保护系统 四大部分 。测控和保护系统相互独立  ,装置内部采用了分离的交流采样回路  ,即保证了系统的监测精度  ,又保证了保护所要求的抗饱和性 。而后台系统和远动系统则共同运行于通讯层的100M以太通讯网上  ,远动系统信息直采直送  ,不依赖于当地后台监控系统 。
□
高可靠性设计:采用高性能、高可靠性、高集成度的工业级芯片  ,加以高精度阻容滤波元件及密封继电器  ,确保了装置在高、低温金年会|金年会·jinnian(金字招牌)诚信至上下的可靠性 。开入开出采用多重光电隔离  ,采样软硬件滤波  ,磁环回路  ,看门狗电路  ,智能诊断  ,各种开放闭锁控制  ,多层印刷电路板设计等多种抗干扰措施 。按继电保护的可靠性要求设计监控系统  ,提高系统整体可靠性  ,真正实现变电站无人值班 。开关遥信采用双位置采集  ,避免了开关操作遥信抖动问题 。全封闭抗干扰单元机箱  ,新型背插式结构设计  ,双层屏蔽  ,总线不外引  ,减少电磁干扰的影响 。
□
免维护设计:完善的自检体系  ,硬件监测直到跳闸出口继电器 。同时在采样回路中选用了高精度、高稳定性器件  ,由软件实现模拟量精度的调整  ,取消了传统的模拟量精度调节补偿元件  ,提高了模拟回路的可靠性  ,亦方便了现场的调试和校验 。
□
多功能通讯设计: CS300装置具有双RS485、以太网多种通讯模式  ,解决了通讯速度和稳定性的瓶颈问题  ,为系统通讯网的构成提供了多种选择  ,提高了整个系统的通讯可靠性 。而CS1000系统的通讯管理机更提供了强大的通讯处理能力 。
□
开放性设计:CS1000变电站综合自动化系统的后台监控核心采用了组件对象模型的系统架构  ,组态灵活  ,支持全站数据共享 。整个系统扩充方便  ,支持接入其他厂家智能设备  ,且通讯接口方式选择灵活  ,可在线配置多种标准通讯规约  ,例如CDT91、CSP3.0、IEC101、IEC104等 。
□
人性化设计:在间隔层设备中采用了"免调节"、"即查即用"、过程信息再现"等设计的以人为本  ,在实用户行特别快捷的在实用和维持平台部件 。呵护好投退、呵护好定值、时间记录卡等数据相关信息选用全2英文界面显示相关信息  ,界面显示相关信息数据相关信息多样化  ,的操作简洁快捷 。

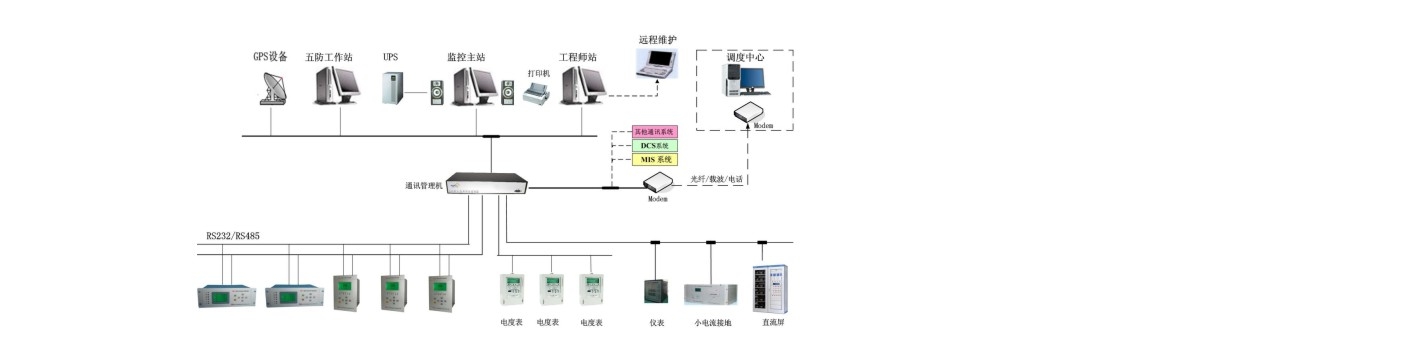

三、软件空间结构

      CS1000变电站综合自动化系统采用分层分布式结构设计  ,系统整体上分为三层:间隔层、通讯层、变电站层 。间隔层完成对现场一次设备信号的采集、保护及测控功能  ,其功能的实现不依赖于通讯层及变电站层 。 通讯层实现种远动标准规约的在线转换  ,完成对全系统不同厂家一次设备和总控单元的互联  ,采用独立 CAN、RS485总线或以太网  ,利用双网结构设计  ,无瓶颈  ,抗干扰能力强  ,保证系统通信可靠性  ,可采用多管理机配置方式  ,支持双网、双机冗余热备用 。






四、技木性能指标

体统数值库的定制存储量

遥测量:设计容量 4096  ,最大容量 16384
遥信量:设计容量 8192  ,最大容量 32768
遥控量:设计容量  512  ,最大容量 4096
电度量:设计容量 1024  ,最大容量 4096

是真的吗性指数公式

系统可用率:                                                                     ≥99.98%
系统MTBF                                                                       ≥35000h
CPU负荷率:                                                                     25%
遥测量精度:                                                                     优于0.5%
电度量精度:                                                                     优于0.1%
遥信正确率:                                                                     ≥99.9%
遥控、遥调正确率:                                                            100%
通讯设备规约

※ CDT(部颁DL451及映射)
※ P0LLING(部颁DL/T-634、SC1801)
IEC870-5
※ IEC-104 、101、103
MODBUS
■  常用性指标体系
※ 软件全大数据扫视寿命:2~10s  ,访客随意调节
※ 遥测试越死区复制准确时间:                                                      <2s
※ 遥信变位传递日子:                                                            <2s
※ 内置机看到变位到CRT展现精力:                                          <2s
※ 操控命令行出错期限;                                                            <2s
※ 遥调ftp命令反应精力:                                                            <2s
※ SOE辩认率:                                                                     <2ms
※ 调画质卡死時间:                                                               <2s
※ 双工作器切回时期:                                                            <2s
※ 双前制机切换桌面事件:                                                            <2s
※ 控制系统事情抚今追昔信息扫苗周期公式:                                                2~10s
※ 应用领域程序语言音频接口从雷达回波图sql数据库读/写10000条记录的反映时期           ≤3s
■ 主站设计的自动运行学习金年会|金年会·jinnian(金字招牌)诚信至上
※ 温差:                                                                              -10~45℃
※ 气温:                                                                             <95%(无冷却)
※ 送电外接电源:                                                                        220V±20%
